Pimli Değirmen PD 500

Pimli Değirmen PD 500 Pimli Öğütücü, mikronize öğütücü olarak maden sanayisinde yeri dolmaz bir öğütme makinesidir.

Pimli Değirmen PD 500 Özellikleri

Pimli Değirmen PD 500 Pimli Öğütücü

15 KW motor gücüyle Pimli Değirmen PD 500 farklı sektörlerde geniş bir kullanıma olanak tanımaktadır. Bu doğrultuda madencilikten kimyasal madde imalatına, gıda ürünlerinin öğütülmesinden mineral öğütme işlemlerine kadar pek çok alanda PD 500 pimli değirmen modelimizden yararlanabilirsiniz. Kireç, kalker, kömür gibi minerallerin yanı sıra tuz, baharat, kakao ve buna benzer maddeleri PD 500 ile öğütebilirsiniz. Üretici ihtiyaçlarına yönelik tasarımıyla cihazın son derece verimli bir performans vadettiğini söylemek gerekir. Bu anlamda cihazın üretim kapasitesi saatte 700 kg ile 4 ton arasında değişkenlik göstermektedir.

Buna ek olarak pimli değirmen PD 500’ü farklı elek boyutlarıyla kullanmanız da mümkündür. Bu doğrultuda cihazla beraber hizmetinize 500, 800 ve 1000 mikronluk 3 de elek sunmaktayız. Bu eleklerin her biri farklı ölçülerde ürün çıkışı sağlamaktadır. Bu anlamda ürün çıkışının 250 mikron ile 1500 mikron arasında değiştiğini söylemek mümkündür. Besleme boyutu ise eleklere bağlı olarak değişkenlik göstermez. Bu doğrultuda cihazın besleme boyutu 0 ile 20 mm arasındadır. Ancak farklı materyallerde bu oranların ufak değişikliklere uğraması söz konusu olabilir.

PİMLİ DEĞİRMEN PD 500

Gövde Tipi : Monoblok Döküm Gövde / Motor Gücü : 15 KW

Kullanım Alanları : Madenler ve kimyevi maddelerin mikronize öğütülmesi ve granül haline getirilmesinde kullanılır.

-Kalsit, Alçı, kireç ,kalker, dolamit,kömür, boraks vb. minerallerde etkin öğütme sağlanmaktadır. Kimyasallar, tuz, baharat, yem sanayi, kakao vb. gibi gıda maddelerinde kullanılabilecek şekilde gıda normlarına uygun olarak özel üretim yapılabilmektedir.

PD 500 Pimli Değirmen Kapasite Analiz Tablosu
ELEK BOYUTU (Takılan Elek)	BESLEME BOYUTU	ÇIKIŞ TANE BOYUTU	TANE DAĞILIMLARI	KAPASİTE (TOPLAM)
500 Mikron	0-20 mm.	0-250 Mikron	0-100 Mikron %70-80 0-250 Mikron %20-30	700-1000 Kg /saat
800 Mikron	0-20 mm.	0-500 Mikron	0-100 Mikron % 50 100-250 Mikron % 25 250-500 Mikron %25	1000-1200 Kg /saat
1000 Mikron (1 mm.)	0-20 mm.	0-800 mikron	0-100 Mikron %30 0-800 Mikron %70	1.2 Ton-2 ton /saat
2 mm.	0-20 mm.	0-1500 mikron	0-800 Mikron % 70 800-1500 Mikron %30	2-3 ton /saat
3 mm.	0-20 mm.	0-2 mm	0-1mm. %50 0-2mm. %50	3-4 ton /saat
* Verilen değerler, kalsitte yapılan denemeler sonucu elde edilmiştir. * Kapasite değerleri besleme tane boyutunun küçülmesi durumunda artacaktır. * Eleksiz çalıştırılma durumunda kapasite artacaktır. * Değerler sabit devirde yapılan denemelerde elde edilmiştir. Değirmen devri frekans kontrol cihazı ile değiştirilerek farklı tane boyutunda çıkış sağlanabilmektedir.

Üretim

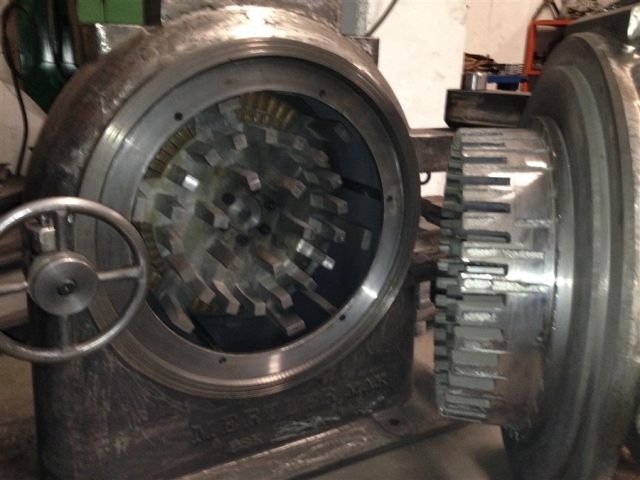

PD 500 Pimli Değirmen,gövde ve rotor aksamı monoblok dökümdür. Makinayı oluşturan tüm parçalar, CNC tezgahlarda işlenmektedir.

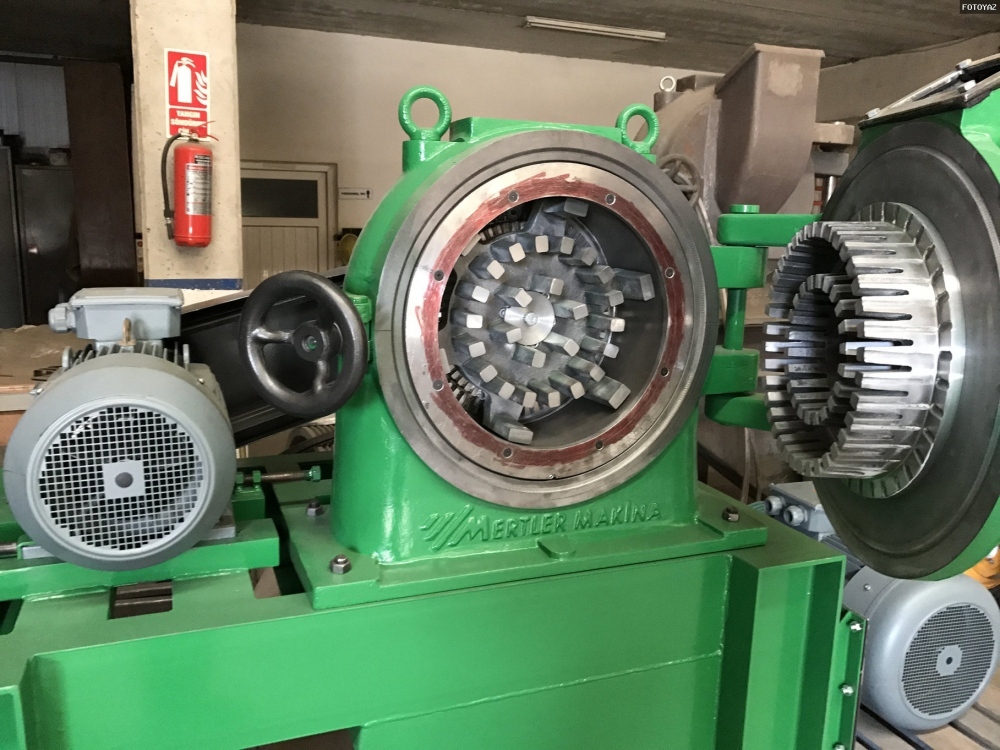

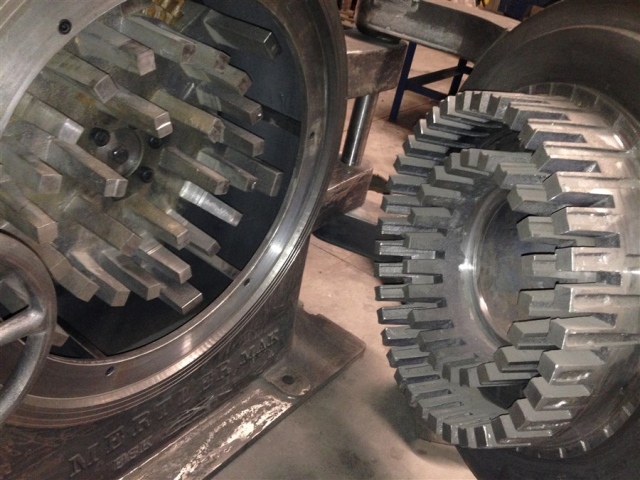

Öğütücü Pimler, alaşımlı çelik döküm olarak imal edilmekte olup, işlem sonrası ısıl işleme tabi tutularak aşınmaya dayanıklı hale getirilmektedir.

Elekler, paslanmaz çelik delik sac elekler (ithal) kullanılmaktadır. Değirmen içerisindeki değiştirilebilen elekler sayesinde, farklı tane çıkış boyutlarında nihai ürün elde edilebilmektedir.

Yedek Parça : Makine aşınmaya tabi parçaları (Pim,Astar ve Rotor Seti ) stoklarımızda bulundurulmaktadır.

Öğütülen Ürünün Stoklanması - Transferi

Nihai ürünün tamamı direk stoklanması için çıkış büyük bir siloya bağlanabilmektedir.
Nihai ürünün makinadan uzak bir yere transferi için blower-fan kullanılabilmektedir.
Nihai ürün sınıflandırılacaksa, Algaier vb. tipi elek ya da Seperatör vasıtasıyla ürün farklı tane boyutlarına ayrılarak, kalan bakiye ürün, öğütülmek üzere değirmene yeniden gönderilebilmektedir.
